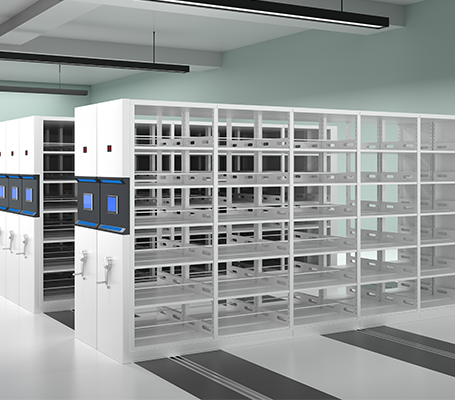

1.1智能密集架架体

（1）执行标准

DA/T7-1992《直列式档案密集架》

GB/T13667.3-2013《钢制书架》第3部分:手动密集书架

GB/T13667.4-2013《钢制书架》第4部分:电动密集书架

（2）结构

主要由立柱、搁板、侧面板、底梁、导轨控制器、驱动电机、传动机构、电缆、照明灯具等零部件组成。

（3）密集架架体技术参数要求

立柱（重要指标1）：采用1.5mm冷轧钢板一体成型工艺，立柱成型尺寸50X30mm，增强立柱承载能力。

搁板（重要指标2）：采用1.0mm冷轧钢板一体成型工艺，正面、两侧各压加强筋，一次性滚压成型，成型厚度为23mm。搁板均衡载重≥800N，层间距可任意调整。

挂板：采用1.0mm冷轧钢板，一体冲压成型。

挡棒：采用0.8mm的冷轧钢板压制成槽型。

底梁（重要指标3）：采用3.0mm冷轧钢板，底梁高120mm，上下翻边加强。底盘与主柱连接采用插入式拼接，自带防倾斜功能底梁，并用螺栓再次紧固，防止架体倾斜，确保立柱

底梁接触点垂直受力。底盘采用链条齿轮传动底架、整体式底盘，表面喷塑。

轨道（重要指标4）：采用3.0mm优质冷轧钢板，轨芯20×20mm实心方钢，表面采用镀锌处理工艺。

侧面板：采用1.0mm优质冷轧钢板。

门板：采用1.0mm优质冷轧钢板。

顶板：采用1.0mm冷轧钢板。

防鼠板：采用0.8mm冷轧钢板。

密封条：采用抗老化橡胶密封条。

（4）制动装置

每列均装有刹车制动装置，使之做到每一列均可锁定。

每一组合团体均装有总锁装置，使之做到每个组合团体都可锁定，门面装有方形门锁。

（5）密封装置

每列的接触面均有缓冲及密封装置。顶部有防尘板，底部有防鼠板，合拢后无缝隙。

（6）传动机构说明

传动系统（重要指标5）：链轮为机械精加工。链条采用专用链条，带短滚珠链。滚轮采用铸铁制造；底盘轴承性能达到和超过国家标准，即可单列移动也可多列同时移动。

摇手柄：摇手柄带爪钩，在满负载情况下能保持轻便、灵活、平稳，无失灵现象。

（7）表面涂层理化性能

硬度、冲击强度、附着力、耐腐蚀达到国家标准。

（8）载重性能

每层搁板上均布静载荷≧800N。

（9）制造要求

涂层表面应平整光滑,色泽均匀一致,不应有流挂、起粒、皱皮、露底、剥落、伤痕等缺陷。

电镀件镀层应明亮,外露部位不应有烧焦、起泡、针孔、裂纹、花斑、明显划痕和毛刺等缺陷。

各零部件表面应光滑、平整、无尖角和突起。焊接件应焊接牢固,焊痕光滑平整。

1.2智能密集架控制系统

（1）计算机操作：实现内部局域联网，操作员可通过自己的服务终端来控制和查询功能，且会通过计算机自动打开密集架。

（2）移动架列操作：在每一移动列可就地进行开、闭、停止该列密集架，附带指示灯，移动列由8寸以上的彩色液晶触摸屏控制。

（3）固定架列操作：每组包含若干移动列，可以对该组所属的密集架进行开、闭、停止和通风等操作。固定列采用彩色液晶触摸屏控制，显示日期、温湿度。

（4）连续开架功能：可在计算机和移动架列上连续打开密集架功能。

（5）大容量查询检索功能：可通过计算机查阅档案信息。

（6）具有检测故障，定时关闭密集架电源，查询密集架工作状态等功能，并提供软件免费升级。

（7）手电动切换机构可靠，具备离合器的切换，手动操作轻松自如，每列标准手动摇力不大于11.8N。

（8）每列智能密集架移动速度为0.05-0.15m/s。

（9）采用无刷电机驱动。

（10）安全功能：

①低压供电，整个系统供电电压不超过24V。

②防漏电保护、过流保护、故障自动检测及应急处理。

③电机发生堵转能检测、切断供电功能。
